LGL-SQX01型 水面曲線實驗平臺

品牌:理工偉業 咨詢電話:010-82827827 82827835

一、實驗?zāi)康囊?/strong>
1、觀察棱柱體渠道中非均勻漸變流的十二種水面曲線。
2、掌握十二種水面曲線的生成條件。

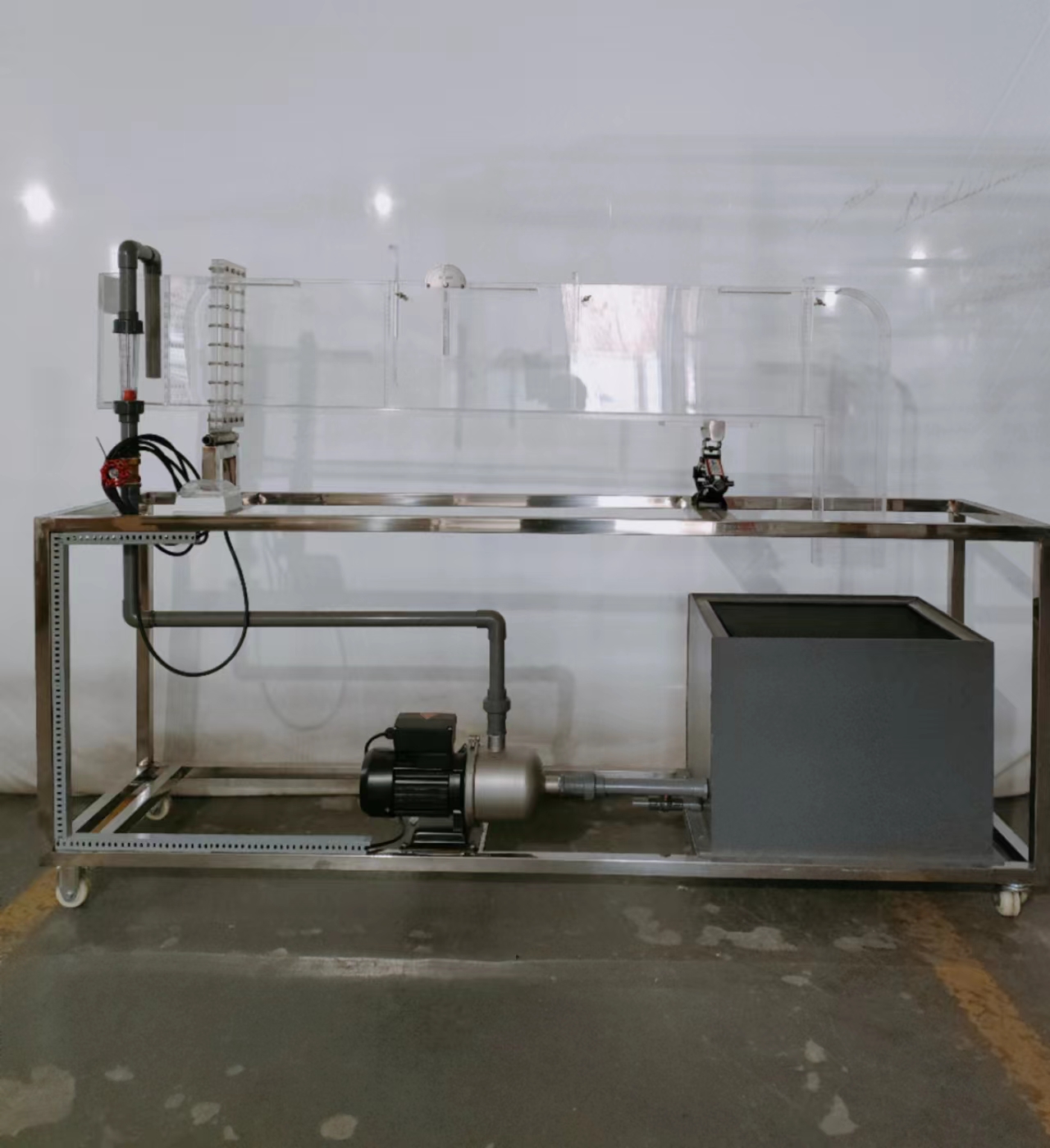

二、實驗裝置
    為改變明槽底坡,以演示十二種水面曲線,實驗裝置配有新型高比速直齒電機驅動的升降機構.按下的升降開關.明槽即繞軸承轉動,從而改變水槽的底坡,坡度值由升降桿的標尺值和軸承與升降機上支點水平間距算得,平坡可依底坡水準泡判定.實驗流量由可控硅無緞?wù){(diào)遣囂調控,并用重量法(或體積法)測定,槽身設有兩道閘板.用于調控上下游水位。以形成不同水面線型。閘板鎖緊輪ll用以夾緊閘板。使其定位,水深由滑尺量測。

三、實驗原理
1、十二種水面線分別產生于五種不同底坡。因而實驗時,必需先確定底坡性質,其中需測定的,也是最關鍵的是平坡和臨界坡。平坡可依據水準泡或升降標尺值判定。臨界底坡應滿足下列關系:
2、分別為明槽臨界流時的濕周、謝才系數、槽寬、水深和水力半徑;n為為糙率。(以上公式單位均取米.秒)。
3、臨界底坡確定后,保持流量不變,改變渠槽底坡,就可形成陡坡(),緩坡,平坡和逆坡(),分別在不同坡度下調節閘板開度,則可得到不同型式的水面曲線。
四、實驗方法與步驟
1、測記設備有關常數。
2、開啟水泵,調節調速開關使供水量最大,待穩定后測量過槽流量,重測兩次取其均值。
3、計算臨界底坡值。
4、操縱升降機構,至所需的高程讀數,使槽底坡度觀察槽中臨界流(均勻流)時的水面曲線。然后插入閘板2,觀察閘前和閘后出現的型水面曲線,并將曲線繪于記錄紙上。
5.操縱升降機構使槽底坡度出現(使底坡盡量陡些),插入閘板2,調節開度,使渠道上同時呈現水面曲線,并繪于記錄紙上。
6.操縱升降機構,使槽中分別出現(使底坡盡量接近于0)、,插入閘板l,調節開度,使槽中分別出現相應的水面曲線,并繪在記錄紙上。(緩坡時,閘板1開啟適度,能同時呈現型水面線)。
7.實驗結束,關閉水泵。
注:在以上實驗時.為了在一個底坡上同時呈現三種水面曲線,要求緩坡宜緩些,陡坡宜陡些。
五、實驗分析與討論
1.判別臨界流除了采用方法外,還有其他什么方法?
2.分析計算水面線時,急流和緩流的控制斷面應如何選擇?為什么?
3.在進行緩坡或陡坡實驗時,為什么在接近臨界底坡情況下,不容易同時出現三種水面線的流動型式?
4.請利用本實驗裝置,獨立構思測量活動水槽糙率n的實驗方案。(假定水槽中流動為阻力平方區)。
