  一、產品概述

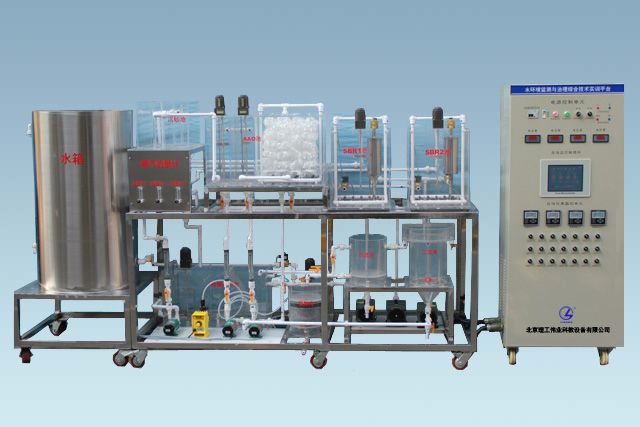

      水環境監測與治理技術綜合實訓平臺是專門為職業院校開設的“環境工程”、“環境監測與治理技術”、“環境監測與評價”、“水環境監測與保護”、“城市水凈化技術”、“給排水工程技術”等環境類相關專業而研制的綜合實訓平臺。通過實訓操作可掌握A2/O、SBR以及MSBR三種污水處理系統工藝的設計和管道連接，污水處理設備部件的安裝與調試，電氣控制線路的連接、PLC硬件組態以及程序編寫與調試，在線監測技術的應用，通過編寫程序?qū)崿F(xiàn)設備自動運行與監控。            二、主要技術性能
輸入電壓：?jiǎn)蜗嘟涣?20V±10%  50Hz
工作環境：環境溫度范圍為0℃～＋40℃ 、相對濕度＜85%（25℃）
系統容量：＜2.0kVA
外形尺寸：700mm×600mm×1800mm（控制柜）、3010mm×800mm×1700mm（對象）
安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、系統組成與功能
    水環境監測與治理技術綜合實訓平臺主要由控制系統、供水系統和污水處理系統三部分組成。
    控制系統：主要由電氣控制柜、漏電保護器、觸摸屏、旋鈕開關、工作狀態指示燈、PLC可編程控制器、繼電器、在線監測儀（PH儀和DO儀）、組態監控軟件等組成。
    供水系統：主要由不銹鋼大水箱、不銹鋼支架、水箱液位管和球閥等組成。
    污水處理系統：裝置對象平臺整體采用不銹鋼框架進行設計，主要?jiǎng)恿ο到y(tǒng)器件安裝在鋼架底座上，主要有機玻璃反應器合理的布置安裝在不銹鋼鋼架的上下層。動力系統主要由水泵、風機、電磁閥、攪拌機等組成。有機玻璃反應器系統主要由有機玻璃格柵調節池、有機玻璃沉砂池、有機玻璃A2/O生物反應器、有機玻璃SBR池、有機玻璃二沉池、有機玻璃砂濾柱、有機玻璃加藥池等組成。曝氣系統主要由風機、曝氣頭、攪拌機、流量計和管道等組成。在線監測系統主要由DO在線儀、PH在線儀、浮球液位開關等組成。
四、基本配置
1．實訓對象

序號	器材名稱	器材規格或型號	數量	單位	備注
1	不銹鋼鋼架	尺寸：221cm×80cm×170 cm材料：50×50不銹鋼管材制作；功能：對反應器的固定和擺放	1	套
2	不銹鋼原水箱	尺寸：Φ75cm×180cm材料：2mm不銹鋼板制作，底座采用不銹鋼管材制作；功能：帶有液位指示功能，提供實訓水源	1	個
3	A2/O系統部件	尺寸：78cm×40cm×58cm；材料：10mm有機玻璃板制作； 功能：主要由厭氧池、缺氧池、好氧池組成，按照1:1:3比例進行設計	1	臺
4	SBR1系統部件	尺寸：43cm×37cm×52cm；材料：10mm有機玻璃板制作；功能：完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程	1	臺
5	SBR2系統部件	尺寸：43cm×37cm×52cm；材料：10mm有機玻璃板制作；功能：完成污水處理的中對污水的攪拌、曝氣、靜置沉淀、潷水過程	1	臺
6	格柵調節池	尺寸：74 cm×26 cm×39 cm；材料：10mm有機玻璃板制作；功能：格柵主要是去除污水處理中較大的懸浮物，調節池主要調節污水水質，使出水水質比較均勻	1	臺
7	沉砂池	尺寸：60 cm×35 cm×34 cm；材料：10mm有機玻璃板制作；功能：系統采用的是平流式結構，主要是分離污水中相對密度較大的無機顆粒	1	臺
8	砂濾柱	尺寸：Φ25 cm×30 cm；材料：6mm厚度有機玻璃圓筒制作；功能：截留污水中的懸浮物和膠體	2	臺
9	二沉池	尺寸：Φ25 cm×52 cm；材料：6mm厚度有機玻璃圓筒制，功能：系統采用的是豎流式結構，主要是分離污水中相對密度較大的無機顆粒	4	臺
10	加藥池	尺寸：26 cm×26 cm×30 cm；材料：10mm有機玻璃板制作；功能：主要是對污水處理過程中一些藥劑的配置和添加到污水中	1	臺
11	磁力驅動泵	單相AC220v；功率：90W；揚程：8m；流量：8L/min；功能：對污水的提升，污泥的回流	1	個
12	電磁隔膜計量泵	單相AC220v；功率：16W；揚程：2m；流量：15L/h；功能：對藥水的添加和計量	1	個
13	攪拌調速系統	單相AC220V；功率：25W/40W；功能：對污水、藥劑的攪拌均勻，攪拌曝氣	1	套
14	曝氣頭	微孔曝氣頭: Φ8cm，功能:把風機的氣均勻的釋放到污水中	10	只
15	風機	AC220V；功率：185W	3	臺
16	潷水器	空氣堰式，尺寸：Φ16 cm×25 cm；材料：2mm厚不銹鋼材料制作；功能:作為SBR系統的關水和排水的功能以及對浮渣、污泥的截留	2	只
17	DO傳感器	0~20mg/L，6分外螺紋接口，功能;對調節池、好氧池、SBR1\SBR2池等中溶解氧的含量時時監測	4	個
18	PH傳感器	0~14，6分外螺紋接口；功能：對調節池中PH值的時時在線監測	1	個
19	氣體流量計	0.6-6L/min；功能：計量風機的進氣流量，控制反應器中溶解氧含量	3	只
20	液體流量計	1-7L/min；功能：計量水流的進水流量。	3	只
21	浮球液位開關	24V輸入；功能：對反應器中水位、是水泵以及電磁閥的控制，主要是防止反應器中污水溢出	1	套
22	組合填料	Φ15 cm	1	套


2．電氣控制柜基本配置

序號	器材名稱	器材規格或型號	數量	單位	備注
	電器控制柜	尺寸：70cm×60 cm×180cm;材料：1.5cm鋼板靜電噴塑工藝；功能：實現與對象連接和控制以及與電腦的通訊連接編程功能	1	個
	PLC控制器	CPU224 2DP繼電器主機（14I/10O）	1	個	西門子
	EM222模塊	8點繼電器輸出	1	個	西門子
	EM231模塊	8入模擬量模塊	1	個	西門子
	EM232模塊	4出模擬量模塊	1	個	西門子
	觸摸屏	10英寸	1	臺
	低壓電氣	小繼電器	1	套
	空氣開關	帶漏電保護器	1	個
	保險絲	熔斷器	1	個
	交流接觸器	220V	1	個
	操作開關	2位	2	個
	開關電源	輸出：DC24V	1	個
	工作狀態指示燈		32	只
	DO儀	單相AC220V輸入，輸出信號：4~20mA	4	只
	PH儀	單相AC220V輸入，輸出信號：4~20mA	1	只

3．配件、管材

名稱	主要組成器件	數量
管材與 配件	包含短柄球閥、長柄球閥、黃銅閘閥、立式止回閥、臥式止回閥、自動放氣閥、電磁閥、寶塔接頭、PU管、金屬線管、波紋管、外牙直通接頭、內牙直通接頭、內牙三通接頭、彎頭、不銹鋼內牙彎頭、不銹鋼內牙三通、不銹鋼外牙直接、不銹鋼內牙直接、銅轉接頭、氣動接頭、6分塑料堵頭、4分塑料堵頭、不銹鋼復合管等。	1套

4．配套工具

名稱	主要組成器件	數量
配套 工具	包含復合管割刀、有機玻璃膠水、注射器、卷尺、扳手、尖嘴鉗、生料帶、內六角扳手、記號筆、十字螺絲刀、一字螺絲刀、插線板、萬用表、剝線鉗、斜口鉗、焊錫絲、電烙鐵、烙鐵架、剪刀、PVC管剪刀、導線架等。	1套



五、實訓項目
項目一、系統圖和電氣控制原理圖的繪制
任務1.系統圖的繪制
任務2.根據電器原理圖完成電器接線圖的繪制
項目二、污水處理設備的安裝與調整
任務1.動力系統器件水泵、風機、計量泵、攪拌電機等的安裝
任務2.組合填料的裁剪安裝
任務3.輔助器件浮球式液位計、電磁閥、流量計、曝氣頭等的安裝
項目三、污水處理設備的工藝連接
          任務1. A2/O污水處理系統工藝的設計連接
          任務2. SBR污水處理系統工藝的設計連接
          任務3. MSBR污水處理系統工藝的設計連接
項目四、污水處理設備控制系統的連線與調試
          任務1.控制系統的連線
          任務2.控制系統的程序編寫
          任務3.對對象動力系統的調試
          任務4.通過程序的編寫實現整機的運行
項目五、在線監測儀表的使用
          任務1.在DO、PH線傳感器的安裝
          任務2.傳感器與儀表之間的標定
          任務3. 通電實現儀表與傳感器之間測試
